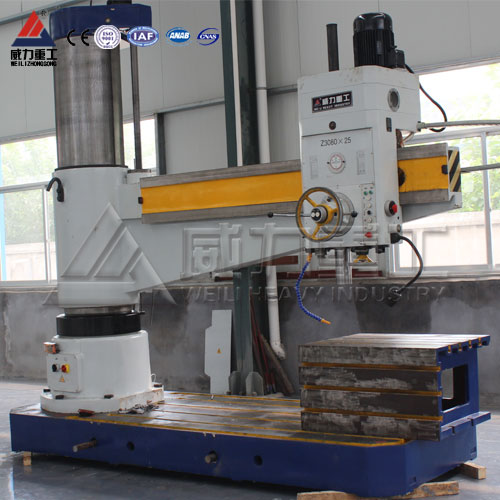

Z3080×20液壓搖臂鉆床主軸箱與立柱放松、夾緊同時進行，它的控制電路是正、反轉控制電路。運用立柱和主軸箱的放松、夾緊，可以保證Z3080×20液壓搖臂鉆床搖臂升降電動機M2的正、反轉接線無誤。

1、立柱、主軸箱的松開。閉合松開按鈕SB5，KM4線圈通電，Z3080×20液壓搖臂鉆床液壓泵電動機M3會正轉，這時電磁閥YV失電，Z3080×20液壓搖臂鉆床電動機拖動了液壓泵，使液壓油可以進入主機箱，立柱油腔松開，推動著活塞，令立柱、主軸箱松開。這時，SQ4不再受壓，動斷觸點SQ4閉合，松開指示燈HL1亮。

2、立柱、主軸箱的夾緊。到達目標位置之后，合上夾緊按鈕SB6，KM5線圈通電，Z3080×20液壓搖臂鉆床液壓泵電動機M3反轉動作，這時電磁閥YV失電，它拖動液壓泵，液壓油進立柱、主軸箱夾緊油腔，令主軸箱和立柱夾緊。同時，SQ4將會受壓，它的動斷觸點斷開，動合觸點將閉合，夾緊指示燈HL2亮著，表示Z3080×20液壓搖臂鉆床能夠進行鉆削工藝加工。
